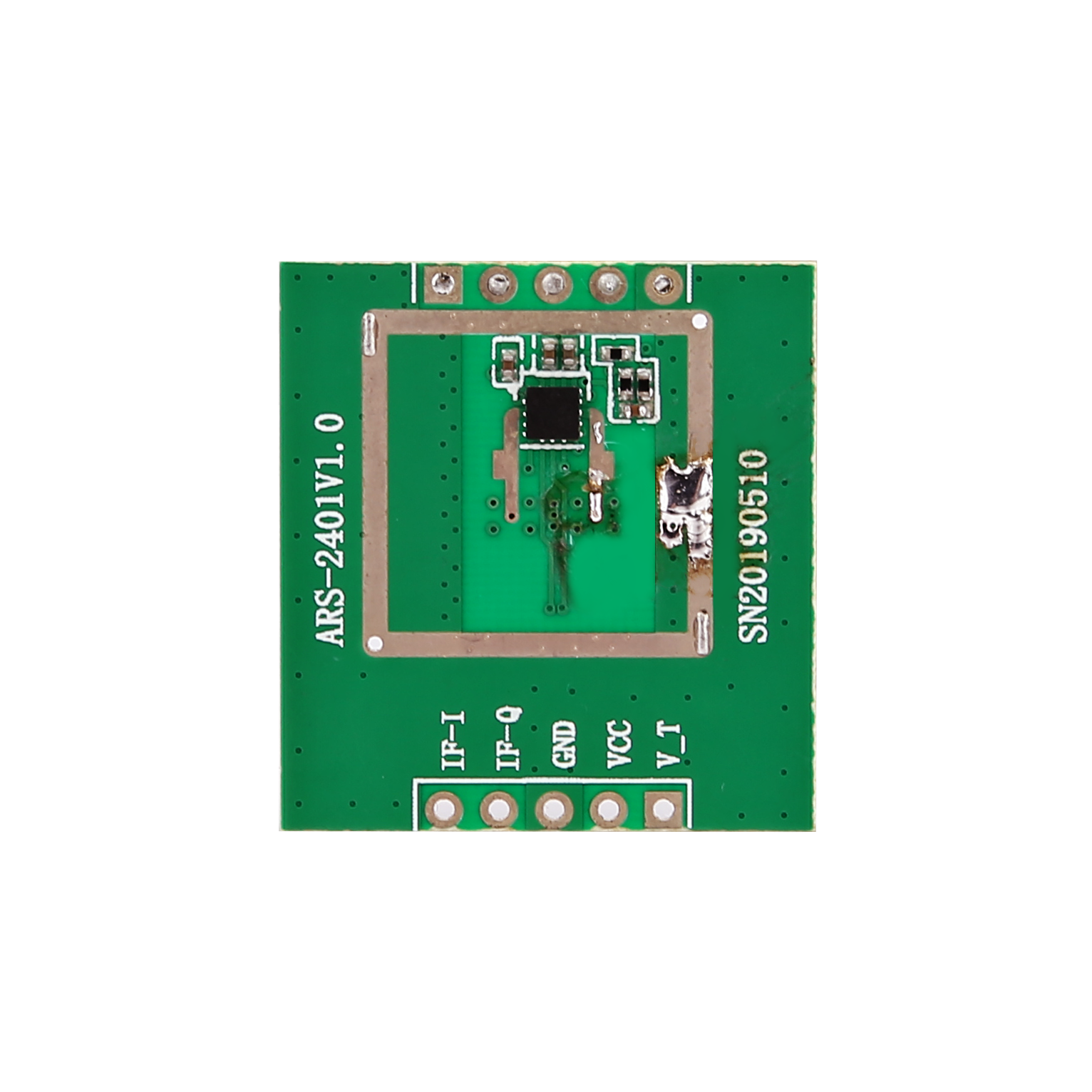

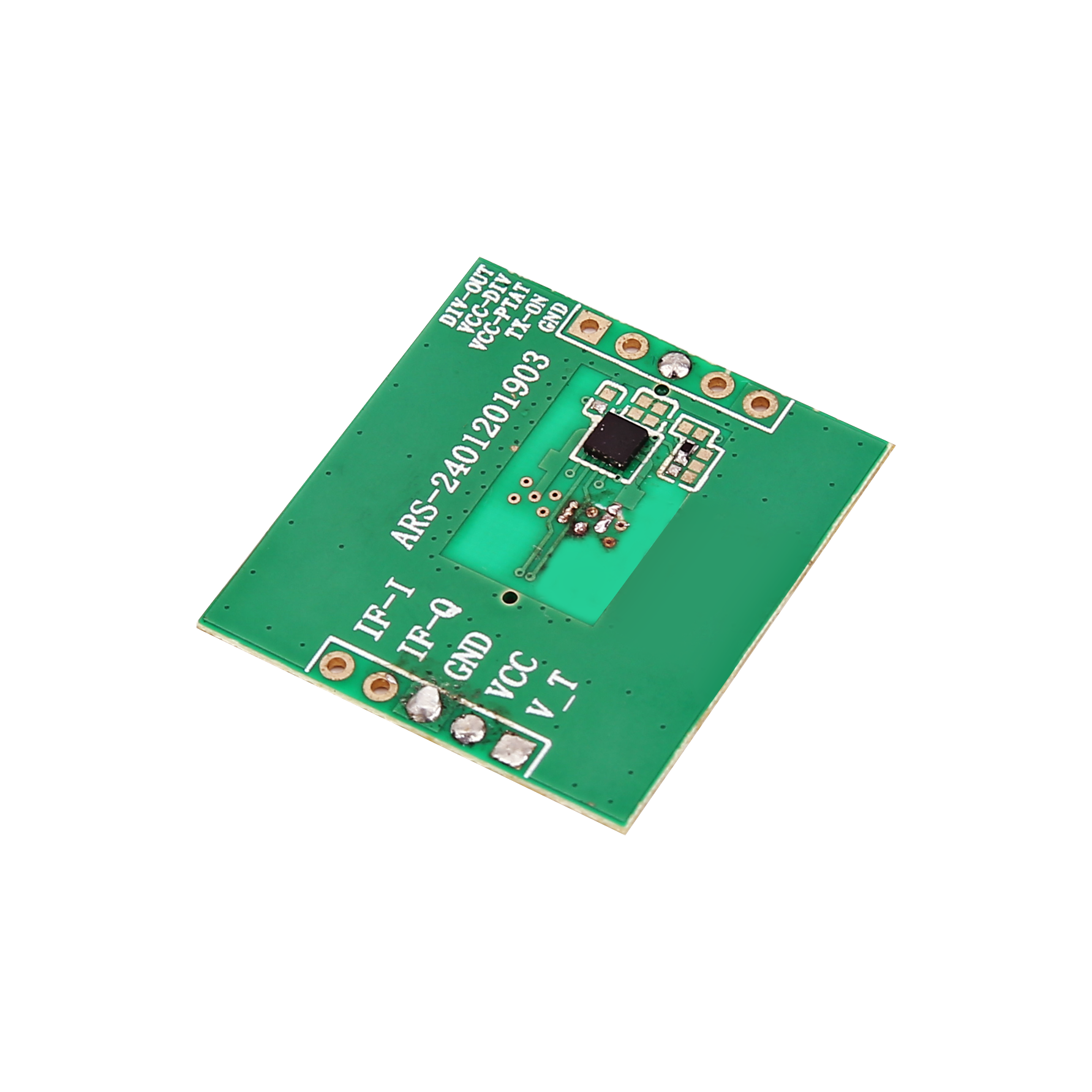

產品簡介：ARS-2401雷達前端是一款低成本雙通道K波段帶VCO的雷達前端模塊，模塊采用平面微帶天線設計，波束寬度為80oX32o，可以工作于FSK/FMCW/CW 工作模式，雙通道工作可以探測目標的運動方向。具有獨立的發射和接收路徑，...
產品型號：ARS-2401
產品尺寸：25*27*6（mm）±0.3mm
電路板尺寸：
端子：
接頭：2.54 PIN
連接線：
安裝方式：

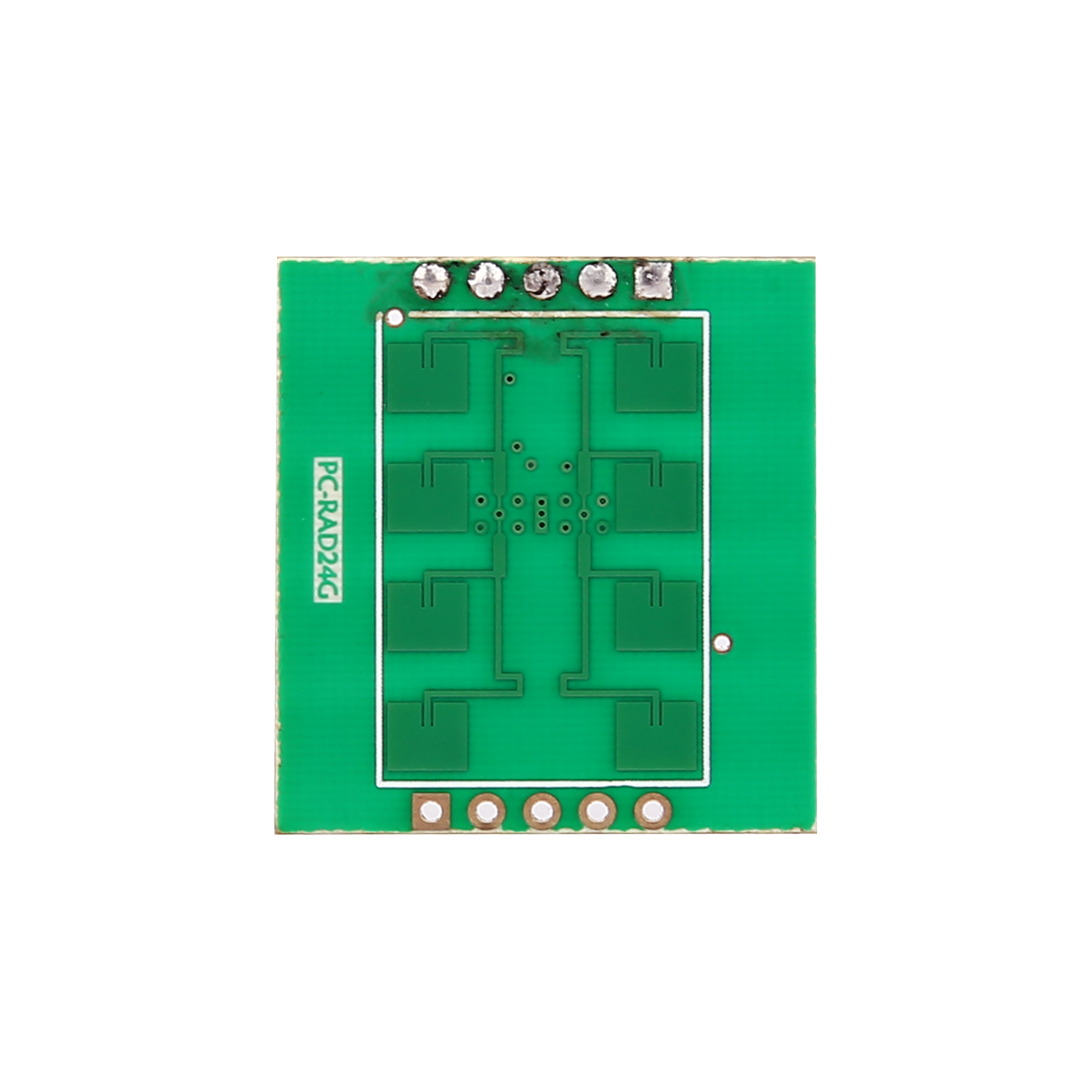

1. ARS-2401雷達前端是深圳市阿瑞仕科技有限公司推出的一款低成本雙通道K波段的雷達前端模塊，模塊采用平面微帶天線設計，波束寬度為80oX32o。
2. ARS-2401雷達前端模塊具有完整的ESD保護功能，內置低相位噪聲VCO，具有溫度補償功能，具備低功耗高性能的特點。
3. ARS-2401雷達前端應用主要涉及工業控制、軍事安防和交通工程領域，產品的功能應用多樣，包括：探測運動目標速度，辨別運動目標方向，尤其適用于探測靜態或動態目標的距離信息。
4. ARS-2401雷達前端可以工作于FSK/FMCW工作模式，雙通道工作可以探測目標的運動方向。具有獨立的發射和接收路徑，可以獲得最大增益。
|
參數 |
符號 |
最小值 |
典型值 |
最大值 |
單位 |
說明 |
|
發射機/接收機特性 |
|
|
|
|
|
|
|
發射頻率 |
?VCO |
24 |
24.125 |
24.25 |
GHz |
由 VTUNE 幅值決定 |
|
變?nèi)菡{(diào)諧電壓 |
VTUNE |
0.7 |
|
2.5 |
V |
|
|
輸出功率（EIRP） |
Pout |
|
|
20 |
dBm |
|
|
接收機增益 |
Gain |
15.5 |
20 |
26.5 |
dB |
|
|
相位誤差 |
?P |
0 |
|
24 |
Deg |
|
|
幅度誤差 |
?A |
-1 |
|
+1 |
dB |
|
|
SSB噪聲系數 |
NFSSB |
|
12 |
|
dB |
SSB@ fIF = 100 kHz |
|
輸入1dB壓縮點 |
IP1dB |
-26 |
|
|
dBm |
|
|
|
|
|
|
|
|
|
|
天線特性 |
|
|
|
|
|
|
|
波束寬度（-3dB） |
水平方向 |
|
80 |
|
° |
方位角 |
|
|
垂直方向 |
|
32 |
|
° |
仰角 |
|
天線增益 |
|
|
10 |
|
dBi |
|
|
旁瓣抑制比 |
水平方向 |
|
13 |
|
dB |
方位角 |
|
垂直方向 |
|
|
13 |
|
dB |
仰角 |
|
電源特性 |
|
|
|
|
|
|
|
正向工作電壓 |
VCC |
3.2 |
3.3 |
3.4 |
V |
|
|
正向工作電流 |
ICC |
|
47 |
57 |
mA |
|
